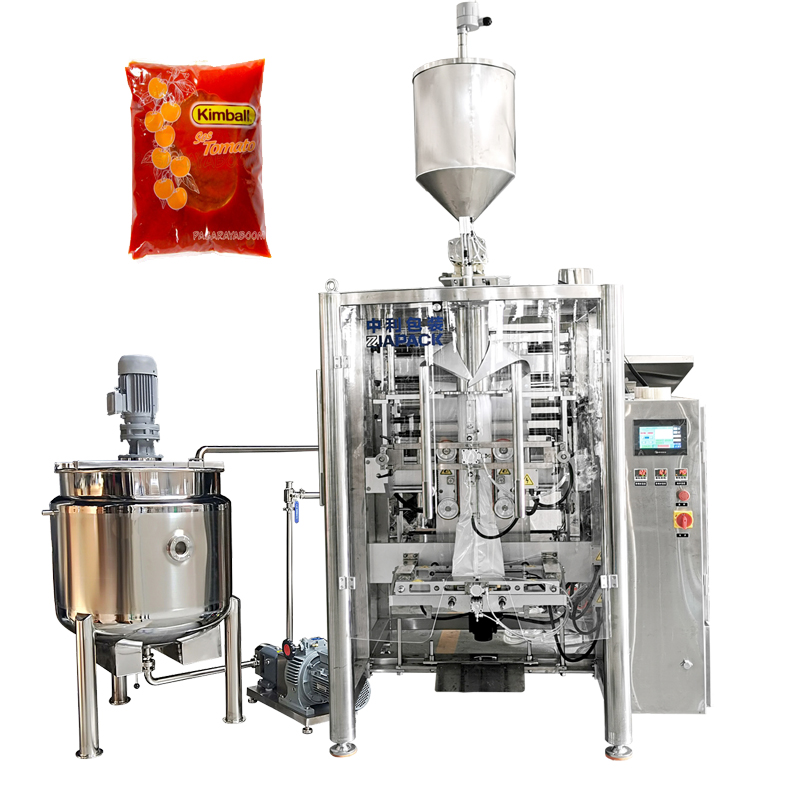

Machine de remplissage et de scellage automatique de sacs verticaux pour produit liquide (sauce)
introduction :
Cette unité a été développée pour les besoins des produits fluides et visqueux. L'unité est composée d'une machine d'injection et d'une machine d'emballage ; la machine d'emballage a une structure simple et est facile à utiliser ; la machine intègre les fonctions de fabrication de sacs, de remplissage, de scellage et de comptage. Il utilise un servomoteur pour tirer le film et dispose d'une fonction de correction automatique de la déviation.
Les composants de contrôle PLC sont tous des produits de marque de renommée internationale avec des performances fiables. La conception avancée garantit que la machine est très pratique pour le réglage, le fonctionnement et la maintenance dans différentes industries. La partie pneumatique de la machine d'injection adopte des composants pneumatiques ; le volume de remplissage et la vitesse de remplissage peuvent être ajustés arbitrairement et la précision est élevée; la cloison de remplissage adopte des dispositifs de remplissage anti-goutte et anti-étirage ; cette unité peut être modifiée en remplissage anti-émeute selon les besoins du client Système ; remplissage multi-têtes ; système d'isolation; système de remplissage semi-automatique ou entièrement automatique. Selon les exigences du client, la commande électrique de l'ensemble de l'unité répond aux exigences de protection contre les explosions.
Quatre, configuration connexe
- La partie de contrôle adopte un écran tactile, qui présente les avantages d'un fonctionnement simple et de la stabilité ;
- La partie pneumatique adopte une électrovanne, un séparateur huile-eau et un cylindre;
- Le moteur de tirage de film adopte un servomoteur;
- La partie d'alimentation en film de la machine d'emballage adopte une technologie d'étirage de film servo pour empêcher efficacement la déviation du matériau d'emballage.
Pompe de remplissage à piston ZL100 avec trémie 50L
La pompe de remplissage à piston est largement utilisée pour mesurer le volume de différents liquides. Peut atteindre une stabilité élevée et un positionnement précis. Toutes les pièces de contact matérielles fabriquées par SUS316 (Couche double )
Volume de mesure :100-500ML
Composants pneumatiques : SMC/AIR TAC
Précision : 0,5-1 %
Vitesse :20-35time/min
Machine d'emballage ZL420 VFFS
Toute la machine fabriquée en acier inoxydable 304, cette machine équipée de la fabrication de sacs, de la découpe, de l'impression de codes, etc. Siemens PLC et écran tactile, servomoteur Panasonic, capteur photo japonais, vanne d'air coréenne, etc. Le système de tirage de film adopté la conduite d'un servomoteur rend la vitesse plus rapide.
Paramètres techniques:
Plage de pesée : 100-1000g
Vitesse d'emballage : 20-30 sacs/min
Taille du sac : (50-280)*(80-180)mm(L*W)
Besoin en air comprimé : 0,6 MPa 0,65 m³/min
Diamètre extérieur de la bobine : 400 mm
Diamètre intérieur du noyau : 75 mm
Poids de l'appareil : 800 kg
Source d'alimentation : 5,5 kW 380 V ± 10 % 50 Hz
Fonctionnalités et caractéristiques principales :

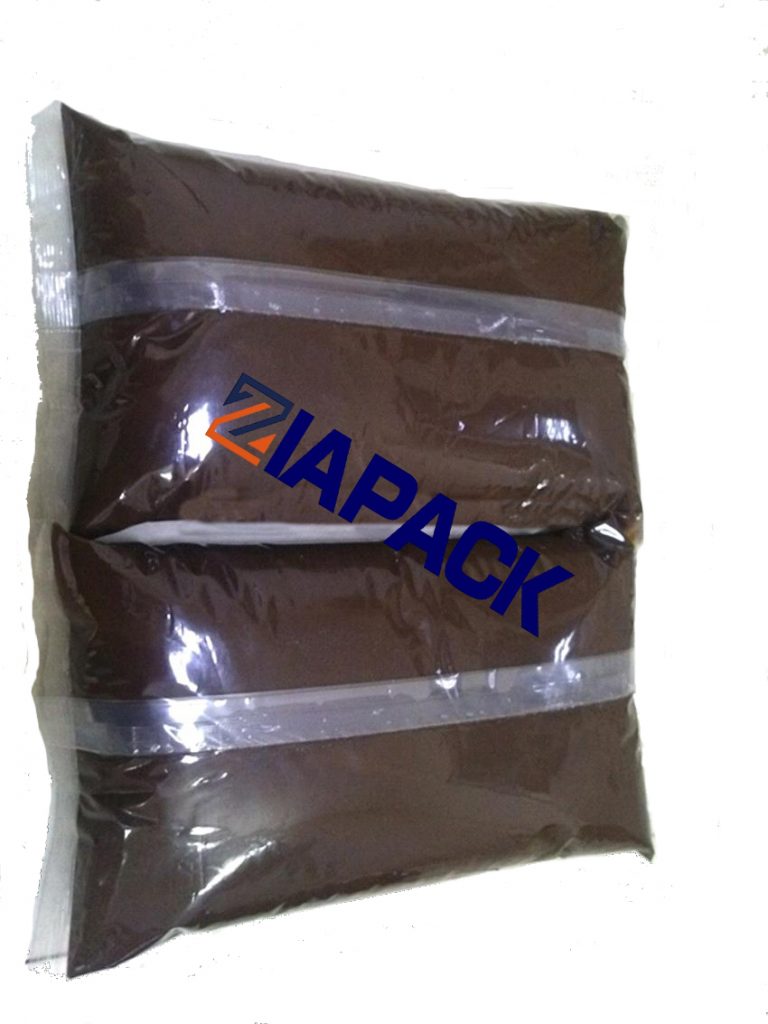

Une large gamme de pochettes : pochettes coussin et pochettes à soufflet.
Grande vitesse : plus de 20 à 60 sacs/min
Facile à utiliser : contrôleur PLC et écran tactile couleur, indication de défaut sur l'écran tactile.
Facile à régler: environ 10 minutes suffisent pour changer de pochette.
Contrôle de fréquence: la vitesse peut être ajustée par conversion de fréquence dans la plage.
High Automation: automatisé dans le processus de pesage et d'emballage, alarme de machine automatiquement en cas de défaillance.
Sécurité et Hygiène :
Pas de film, la machine s'alarmera.
Alarme machine et arrêter lorsque la pression d'air inadéquate.
Les protecteurs avec interrupteurs de sécurité, l'alarme de la machine et l'arrêt lorsque les protecteurs sont ouverts.
Construction hygiénique, les pièces en contact avec le produit sont en acier inoxydable sus304.
